TSND121用 脳波アンプセット

概要

脳波アンプTS-EEG01
脳波アンプ (TS-EEG01)

脳波アンプ(TS-EEG01)と、小型無線多機能センサ(TSND121)と併せて使うことにより、脳波を測定することができます。

脳波の電位差は小さいため、多機能センサの外部拡張端子と電極の間に脳波アンプ(TS-EEG01)をセットし、電極間の電位を増幅した結果をTSND121に送信します。

TS-EEG01は小型無線多機能センサとのセット販売を行っております。
既にTSND121をお持ちでアンプのみ購入を希望される場合は、脳波アンプと電極ケーブルのみご購入下さい。

マニュアル・各種資料リンク

マニュアル

脳波アンプ ユーザーズ マニュアル

リンク

保証規定

TS-EEG01保証規定

脳波アンプ(TS-EEG01)仕様

下記表のとおり

基本仕様
  チャンネル数 2ch
電極 脳波用電極ケーブル ※1
電源 ボタン電池(CR1220) 2個 使用
サンプリング周波数 最大 1kHz
増幅率 15000倍  ※1
フィルター ハイパス 1Hz, ローパス 30Hz ※1
入力インピーダンス 1GΩ
出力 TSND121専用コネクタ
外形・重量
  サイズ 39mm(W) × 20mm(D) × 12mm(H)
重さ 約10g (電池含む)

※1  筋電アンプのカスタマイズとなります。
※  特許申請中:特願2012-272467号
※  仕様は予告なく変更する場合があります。

セット内容

TSND121と脳波アンプ接続例
TSND121と脳波アンプ接続例

「小型無線多機能センサ脳波」は下記の①,②,③または④,⑤を接続して使用します。左の写真は、それらを結線した状態です。受信ソフトウエアを利用することにより、受信データのグラフ表示や、CSV形式ファイルに保存することができます。

①小型無線多機能センサ(TSND121)

小型無線多機能センサTSND121
TSND121

加速度(3軸)・角速度センサ(3軸)、地磁気センサ(3軸)、気圧・温度センサを内蔵しています。
測定データはBluetoothまたはUSB接続で送信可能です。データロガーとしても利用可能で、内蔵のメモリに計測データを記録することも可能です。
詳細は小型無線多機能センサのページをご参照ください。

②脳波アンプ(TS-EEG01、接続コネクタ、電極)

脳波アンプTS-EEG01
脳波アンプ

脳波アンプです。
IN側に電極接続用ケーブル、OUT側にセンサ接続用ケーブルを接続して使用します。
内部にボタン電池(CR1220)をセットすると電源が入ります。

③TSND121接続コネクタ

TS-EEG01拡張コネクタ
TSND121接続コネクタ

脳波アンプとTSND121を接続するケーブルです。 長さは約30cmです。②の脳波アンプに付属します。

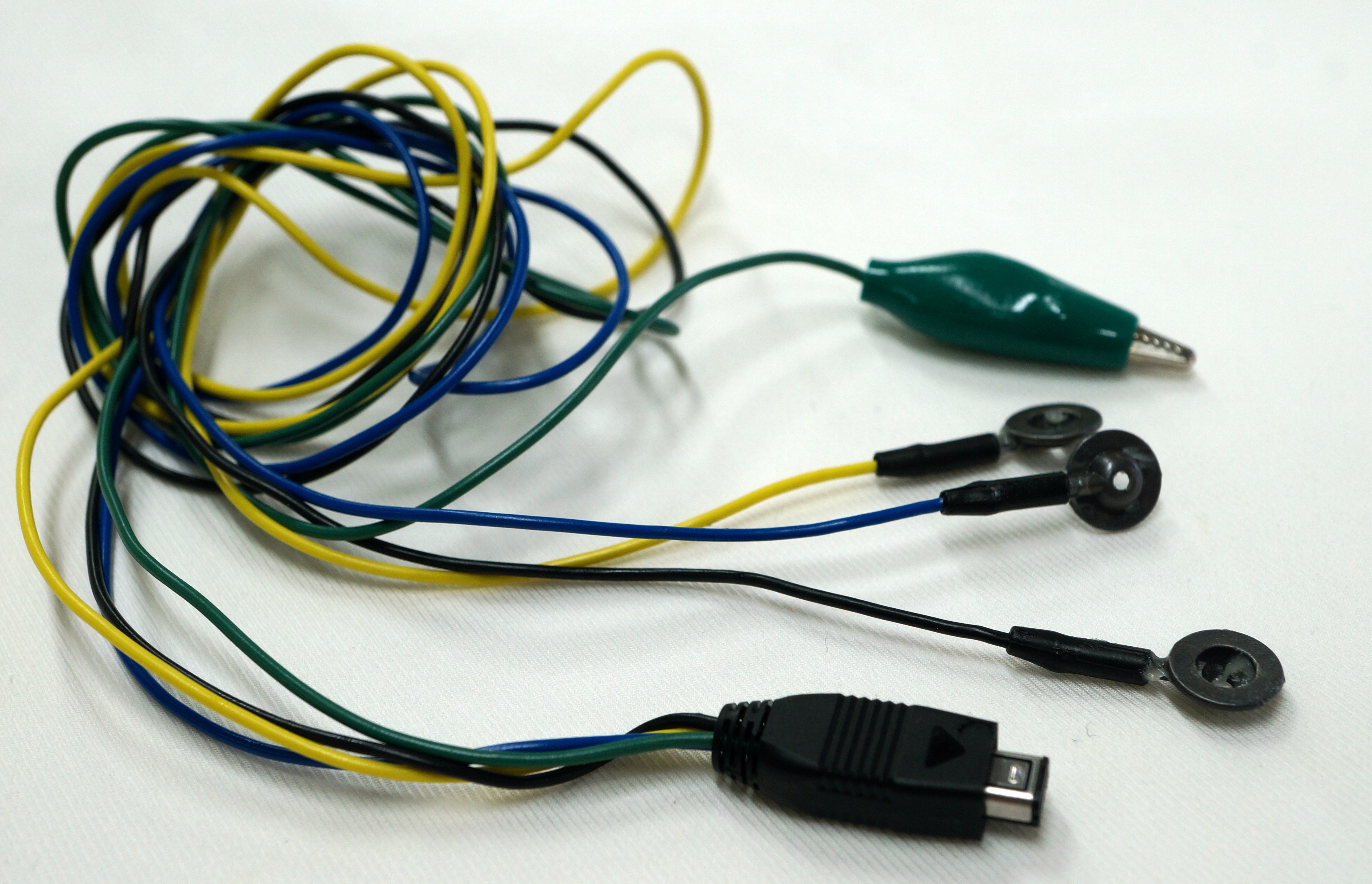

④皿電極

皿電極
皿電極

黒ケーブル(皿電極):耳に電極用ペーストを使って固定します。
黄ケーブル(皿電極):1ch導出用です。電極用ペーストで固定します。
青ケーブル(皿電極):2ch導出用です。電極用ペーストで固定します。

コネクタを②の脳波アンプに接続して使用します。ケー ブルの長さは 60cm です。

⑤受信ソフトウエア「SensorController」

小型無線多機能センサTSND121
「SensorController」画面サンプル

TSND121に内蔵されているセンサ(加速度・角速度センサ、地磁気センサ、気圧・温度センサ)と外部接続のセンサ(脳波など)のデータを同時に受信・記録することができるWindows用受信ソフトウエアです。

詳細は、「SensorController」のページをご参照ください。

受信ソフトウエア

受信ソフトウエアは用途・環境に合わせ、複数ご用意しています。下記の表を参考に、お客様の用途に合った受信ソフトウエアを選択してください。
「SensorController」以外のソフトウエアをご利用の場合は、セット価格が変更になります。ご注意下さい。

センサの操作方法 記録可能なデータ プラットフォーム 推奨ソフト ※1 備考

グラフィカルインターフェースで操作

センサデータ(CSV)、センサデータと同期した映像・音声

Windows

ALTIMA

計測中にデータをリアルタイムでグラフ表示可能な他、記録済み計測データの再生が可能です。

Mac

SDRecorder(T)

センサデータ(CSV)

Windows

SensorController

計測中にデータをリアルタイムでグラフ表示できます。記録済みのデータをCSVファイルに取り出しできますが、記録済みデータの再生には対応していません。

コマンドラインで対話型操作

操作に依存

Windows

SensorServer

プロトコル変換兼、シリアルポートのネットワークブリッジとして動作します。telnetが利用できるソフト(TeraTerm等)、もしくは自作ソフトで接続して使用します。計測データの保存を行う場合は、計測開始命令の実行後、テキスト形式で出力されるデータをファイルに保存する必要があります。

シリアルポートを直接操作し、バイナリ通信

プログラムに依存

④プログラムを自作

シリアルポート経由で直接センサをコントロールします。コマンド、データは全てバイナリ形式で送受信します。

Android用アプリ開発のために、「SensorController for Android」ソフトウエアをソースコード開示で販売しております。

価格

「小型無線多機能センサ脳波アンプ」セット参考価格

アカデミック価格 ¥255,000(税別)
【内訳】TSND121:¥45,000,  TS-EEG01:¥160,000,
    電極:¥20,000,
    SensorController:¥30,000

一般価格 ¥330,000(税別)
【内訳】TSND121:¥70,000,  TS-EEG01:¥190,000,
    電極:¥20,000,
    SensorController:¥50,000

※ アカデミック価格は大学等、教育機関に限ります。
※ セット価格は、単体販売価格の合計となります。
※ 受信ソフト等の構成変更、電極の追加購入に関してはお問い合わせください。

お問合せお見積もり
